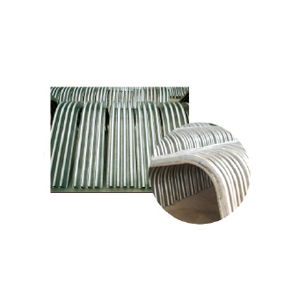

矩形金属波纹膨胀节系列

状态:

矩形金属波纹补偿器主要用于输送气体或含尘气体管道及风机出口,用来吸收位移和(或)减振。

    本公司积多年设计、生产矩形金属波纹补偿器的经验,优化的波形参数使产品具有结构紧凑、补偿量大、刚度小、寿命长等特点,产品经批量生产鉴定,已普遍使用在电力、冶金、石化、水泥等诸多行业。

    我公司可生产CE标准、EJMA标准及其余各种非标波形矩形金属波纹补偿器,可根据您的需要,为您提供任意截面的、符合您要求的、经济实用的合格产品及完善的服务。如样本所列规格不符合您的要求,请直接与我公司联系,将专门为您设计。


    我们热忱欢迎新老用户和我们加强联系,进行技术交流洽谈业务。

     [主要技术参数]

1


    压力:真空-0.1Mpa
    温度:-40℃~400℃
    截面:任意尺寸
    波形:CE波、U形波、V形波、UV形波
    材料:考顿钢(CE波)、不锈钢、碳钢等
    角部:圆角、斜角、像机角

2.CE产品标准

    CE标准波纹补偿器是根据美国CE公司相关标准研制的,主要特点是波纹管材质普遍选用耐候性钢:考顿钢(COR-TEN);(当然亦可选用奥氏体不锈钢)。考顿钢相对于奥氏体不锈钢来说成本低廉,主要用于温度较低的火电厂锅炉烟风道系统。其它工况相近的管道上也可以选用CE矩形波纹补偿器。

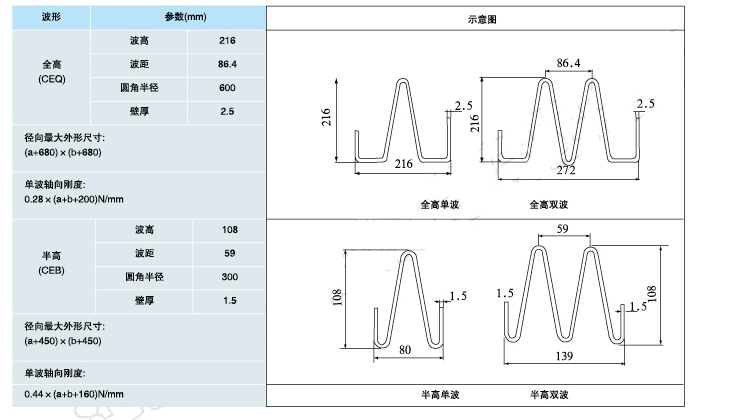

    CE标准波形参数表

2


    说明:

    推荐选用全高波形;当矩形管道横截面积小于4.6㎡,以及管道尺寸有一边小于1.2㎝(但应大于0.6㎝)的场合时,宜选用半高波形。
    多波形式的CE波纹补偿器均由单波和双波组合而成(见图1)。
    表中a、b表示矩形管道接口尺寸。
    CE波形单波轴向补偿性能表

    说明:

    产品作50%预拉伸后,轴向补偿量±24、±11、……相当于可以单方向压缩48、22、………;
    如介质温度>400℃,请与我公司联系,进行特殊设计。

    典型产品结构:

    以下列出1-6波的通用型产品长度(mm)   (未作予拉伸长度)

3


    注:产品长度适用于内插入焊连接方式,当为两端坡口接焊时,一般需再加长150-200mm。

    结构示意图

4


    产品代号标记示例:

    (ZT).波形代号.接口尺寸×波数-(连接方式)-(产品长度)

    说明:

    类型代号:公司代号:“YT”,通用型代号“ZT”可以省略不注,其它类型(如角向ZJ,滑槽ZH等)请参见“非标准产品”代号说明;
    波形代号:全高代号CEQ,半高代号CEB;
    接口尺寸:指矩形管道的边长(见图1)
