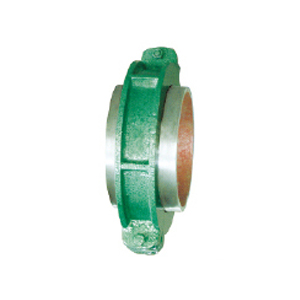

WG型维氏联管器

设备简介及特点:

    WG系列维氏近管器主要应用于火力发电厂锅炉送粉管路系统,用于吸收或补偿煤粉管道因热胀冷缩所引起的多维方向上的变形量,使锅炉冷壁与送粉管道相对膨胀自由灵活,对设备不产生二次应力。

    该产品主要工作原理是利用密封胶圈内的两端伸缩管轴向位移和角向位移来吸取多维方向的变形,密封则利用密封胶圈内的自紧力和介质压力进行密封,结构紧凑合理,使用维修方便,重量轻,适用范围广,深受用户的好评,能较好的满足大型电站锅炉煤粉管道以及其他具有多维变形补偿需求的场合。

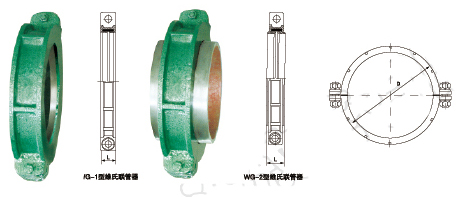

    工艺图:


1


功能描述,产品应用领域: WG型维氏联管器主要功能及主要工作原理与LG型洛氏联管器相似,是利用密封圈的自紧力和介质压力进行密封的,结构紧凑,维护方便,重量轻,适用电站等锅炉煤粉管道以及其它具有多维变形补偿的场合。

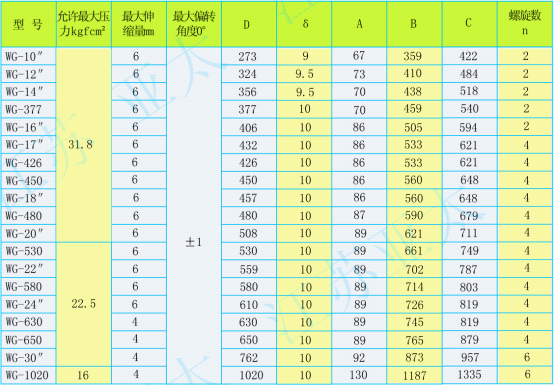

    技术参数:

    角向补偿量:±2°
    轴向补偿量:10mm
    工作压力:0.35Mpa
    工作温度:≤220℃
    适用介质:气(液)体,固体及其它混合物


2


    供货范围及现场安装要求:

    (1)在安装壳体时注意两半圆的同心度;
    (2)WG-1型联管器中的两只焊圈分别焊在两连接管道端口的外圈上,焊接圈的两端平面须凸出管道端平面6-8mm留于焊接,堆焊高度须低于焊接圈的端平面。
    (3)密封圈须待焊接处冷却后装配;
    (4)密封圈在安装时严禁用尖锐物件碰击。
