矩形非金属(FS)膨胀节

状态:

工艺图:

1


功能描述,产品应用领域: 矩形非金属补偿器是由复合非金属和两个可与相邻管道组成设备理相连的接管(或法兰)及隔热材料组成的挠性部件,主要用于补偿输送微压粉尘气体、烟、煤气及其他气体的管道和设备系统因温度、机械振动及基础下沉引起的位移。

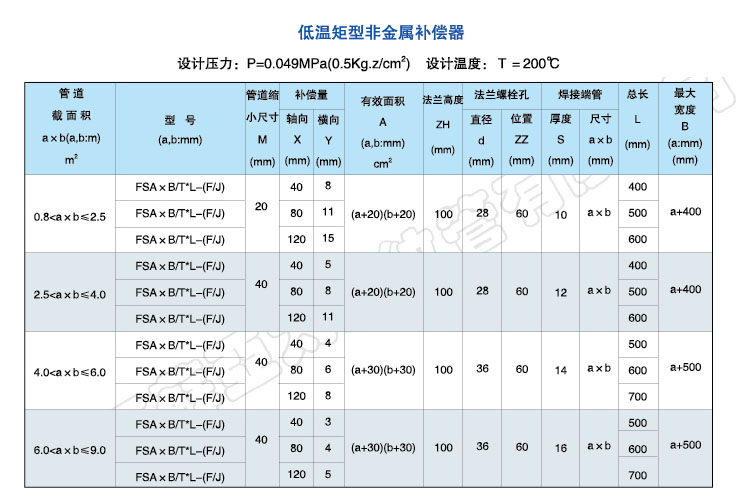

技术参数:

(1)压力范围:≤0.05Mpa
(2)温度范围:a.低温型:≤200℃;b.高温型:≤800℃
(3)通径范围:任意尺寸

2


产品特点:

(1)矩形非金属膨胀节边角以大圆弧过渡构成矩形断面,边角过角段应力水平降低,根除了变形死角和产品在线运行时整体均匀变形,因而降低区域性高应力破坏风险,延长了产品的使用寿命。
(2)矩形非金属膨胀节在整体不失稳和保持基本工作刚度条件下降低管系推力,提高了产品的热补偿能力,达到降低管线建设中柔性件投入成本。
(3)由于几何形状的适应性变更,在外加拉应力,压应力和交变应力作用下能处在良性力系中可靠边工作,回避了局部应力风区在含有H2S,CO,H2烟气气氛中工作时,有效改善了应力腐蚀断裂和腐蚀疲劳断裂的恶化趋势。在不影响使用寿命前提下,提高了产品的热循环使用次数。
(4)矩形非金属膨胀节在焊接时,焊缝可以远离圆弧切点,在矩形单边长小于2M时,焊缝可以减少一道,焊缝对口错边量大大降低,产品任一位置波纹补偿器断面形状和波纹包线络长误差极小,波纹成形,拉弯成形丰满圆滑,符合波纹管疲营寿命良好理论判断。
(5)矩形非金属膨胀节拐角处以圆弧钢板焊装加固,接口以槽钢制做结构悠扬,增强了产品结构刚度,且整体产品线条流畅。外观亮丽。
