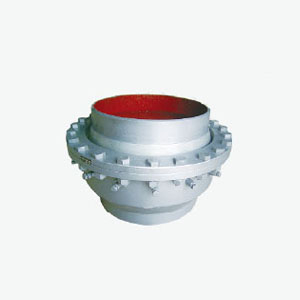

球型补偿器

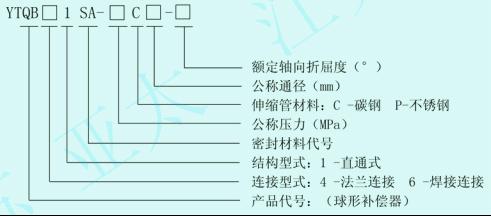

产品型号:

1


设备简介及特点:

球型补偿器,主要依靠球体的角位移来吸收或补偿一个或多个方向上的横向位移,该补偿器具有补偿量大,无盲板力,对固定管架的作用力小,密封采用可注组合密封技术,实现长期可靠密封。

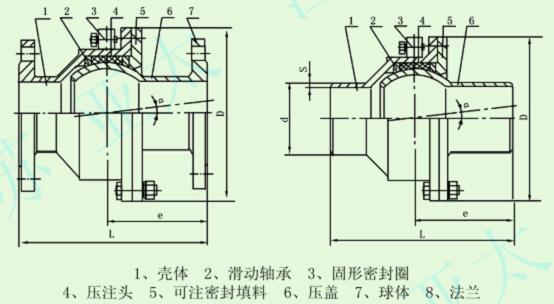

工艺图:


2


功能描述,产品应用领域:

球型补偿器是解决管道热胀冷缩的一种设备,可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,具体用途如下 :

(1)用于热力管道中,补偿热膨胀,其补偿能力为“冂”补偿器的5-10倍。
(2)用于火箭发射台、飞机排气设施上,补偿冲击膨胀。
(3)用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用。
(4)用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。


技术参数:

3


应用及案例:

4

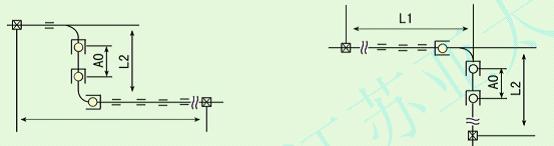

单向补偿适用于L2管段较短(L2≤7m)的管道,主要用于吸收或补偿L1管段的热变形量。用于两位补偿,常见的管道布置方法如图所示

两位补偿适用于L2稍长(L2≤15m)的管段,由三只球形补偿器构成一组,安装在L2管段上的两只球形补偿器主要用于吸收或补偿L1管段的热变形量,安装在L1管段的球形补偿器和L2管段上相邻的球形补偿器构成一组,主要用于吸收或补偿L2管段的热变形量,在条件许可的情况下,两球补的中心距A0的值,尽可能取大一些,增大其补偿能力。

用于空间多位补偿,常见的管道布置方法如图所示

5


空间多位补偿主要解决管道在三维方向上的热变形,适用于关系较为复杂的场合,便于安装和使用。

6
