1.产品名称:小汽机排汽管系

2.产品厂家:江苏亚太波纹管有限公司

3.工艺图:

小汽机排汽管系


4.功能描述,产品应用领域:

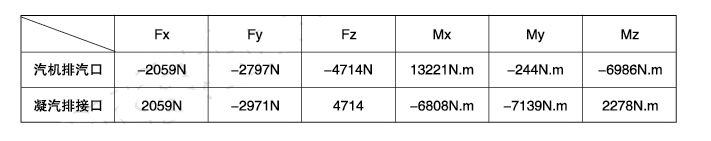

  排汽管系为压力自平衡设计,其布置适应热膨胀需求,能承受全真空工况,适应给水泵汽轮机排汽口和凝汽器接口的力和力矩。

  该膨胀节的前部(输流端)有两个工作波纹管,后部(盲端)有一个平衡波纹管构成。工作波纹管吸收来自弯管段产生的横向位移,平衡波纹管吸收来自直管段的轴向位移,当弯管段产生横向位移时,拉杆上球面螺母绕球面垫圈转动,同时拉杆承受内压推力,因此该膨胀节常用于泵、罐、压缩机、气轮机等设备出口处,以减少对上述设备的作用力。

5.技术参数:

小汽机排汽管系


    位移方向:轴向、横向(任意)
    工作压力:(Mpa)0.25、0.6、1.0
    公称通径:DN100-DN2200
    工作压力:32.5KP。  工作温度:120℃  设计压力:0.25MP。  设计温度:150℃



小汽机排汽管系
