煤粉管道用三向波纹膨胀节

1.产品名称:煤粉管道用三向波纹膨胀节

2.产品厂家:江苏亚太波纹管有限公司

3.产品图片:

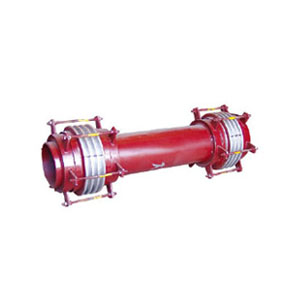

煤粉管道用三向波纹补偿器膨胀节


4.设备简介及特点:

    煤粉管道用三向波纹补偿器膨胀节是专供火力发电厂锅炉煤粉管道用的膨胀节,可分为单式、双式两种。其中单式结构主要用于轴向、角向补偿;双式结构可用于轴向和横向补偿。其性能特点耐高温、不漏粉、不积粉、位移刚度小、能吸收任意方向位移,挠性好。

5.功能描述,产品应用领域:

6.技术参数:

    公称压力:(Mpa)0.25~0.6
    公称通径:DN200~DN800
    使用温度:60~450°C

7.供货范围及现场安装要求:

    (1)铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
    (2)对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。
    (3)需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
    (4)严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
    (5)安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
    (6)管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
