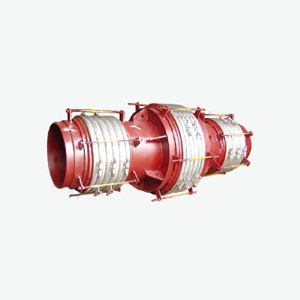

直管压力平衡型补偿器

状态:

设备简介及特点: 直管压力平衡型补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,补偿器通过受力构件(大拉杆或舌管)来承受压推力,因此管系只需中间固定支架。该补偿器只能吸收轴向位移。

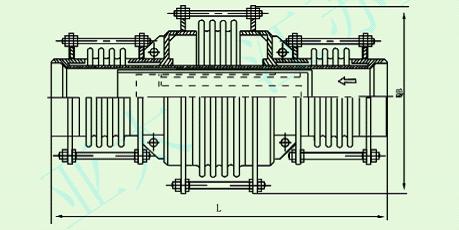

工艺图:


1

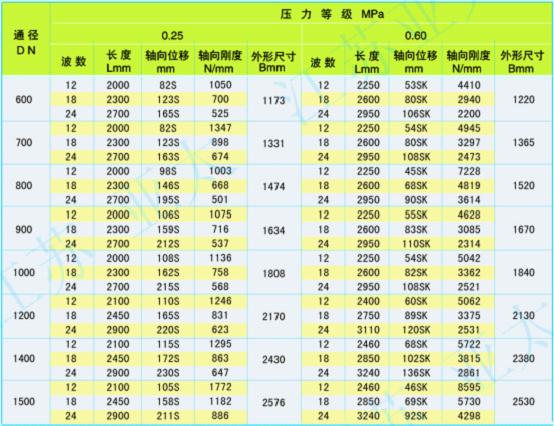

技术参数:


2


位移:轴向
压力推力被平衡
工作温度≤420℃,疲劳寿命1000次


工作原理: 直管压力平衡型补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,补偿器通过受力构件(大拉杆或舌管)来承受压推力。

供货范围及现场安装要求:

(1)直管压力平衡型补偿器一般应用在架空的直管线上,水平安装。
(2)直管压力平衡型补偿器安装完后,所有的小拉杆须拆除。
(3)为减少波纹管膨胀节对支座的弹性反力,在安装前可对此类波纹管膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。
