金属波纹补偿器(伸缩节)

直管旁通轴向压力平衡型补偿器

1.产品名称:直管旁通轴向压力平衡型补偿器

2.产品厂家:江苏亚太波纹管有限公司

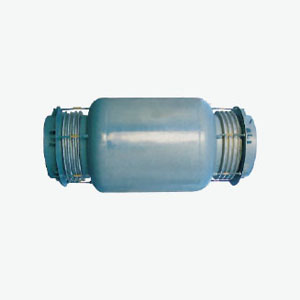

3.产品图片:

直管旁通轴向压力平衡型补偿器


4.设备简介及特点: 直管旁通压力平衡型补偿器具有吸收内压推力的能力,且有良好的导向性,产品刚度小,外形尺寸小等特点。

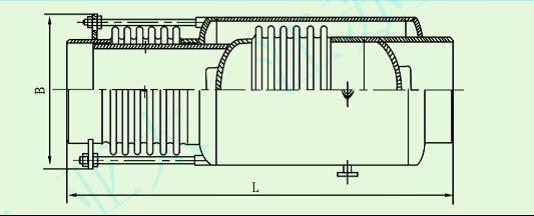

5.工艺图:

直管旁通轴向压力平衡型补偿器


6.功能描述,产品应用领域:

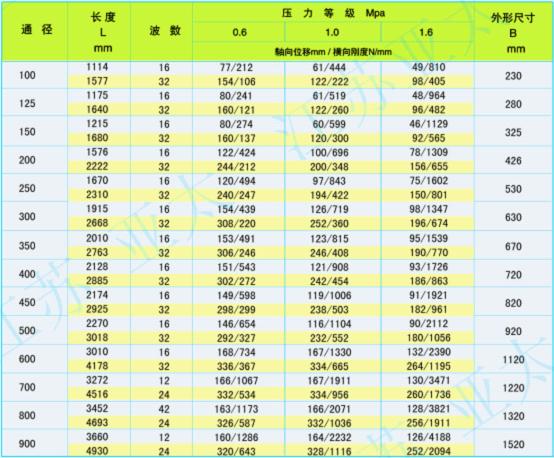

7.技术参数:

直管旁通轴向压力平衡型补偿器


        位移:轴向
        压力推力被平衡
        外形尺寸较直管压力平衡型小
        工作温度≤420℃,疲劳寿命1000次

8.供货范围及现场安装要求:

    (1) 所通介质氯离子含量≤25PPM。
    (2)严禁焊渣溅伤波纹管。
    (3)必须按产品流向标志安装。
    (4)波纹管两端必须合理的设置导向支座及固定支座。
    (5)不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
    (6)禁止用安装拉杆或限位拉杆起吊。
    (7)安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆
