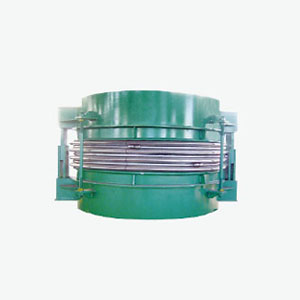

角向铰链型补偿器

设备简介及特点: 角向铰链型补偿器由接管、波纹管及与接管相连的一对铰链构成,它只能吸单平面的角向位移，且吸收位移时应有两个或三个角向型膨胀节组合使用。膨胀节的铰链具有承受内压推力的能力,它通过角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。

技术参数:

位移：单平面角向位移压力推力由铰链构件承受复式角向型，可以吸收单平面横向位移。

工作原理: 通过角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。

产品特点:
(1)角向型膨胀节不能单独使用，必须由两个或三个膨胀节组成一组在管道中使用。两个固定支架之间只能安装一组角向型膨胀节。
(2)使用角向型膨胀节的管道一定要具有弯道。如L型管道、Z型管道、U型管道等。
(3)角向型膨胀节之间的安装距离一定要按照施工图的要求进行。销轴组成的挠性部件组成。
