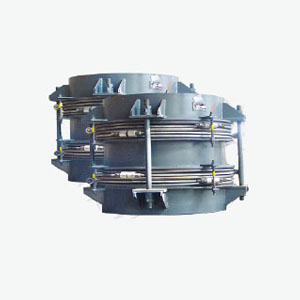

大拉杆横向型波纹膨胀节

状态:

设备简介及特点:  大拉杆横向型波纹膨胀节可以补偿弯曲管路的任意平面内的横向位移,大拉杆还能承受管线介质内压产生的压力推力。

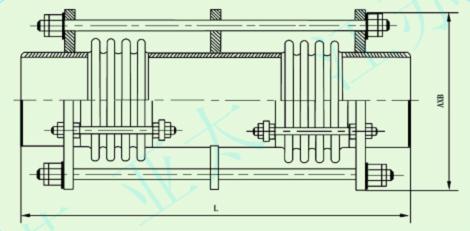

工艺图:

1


功能描述,产品应用领域:

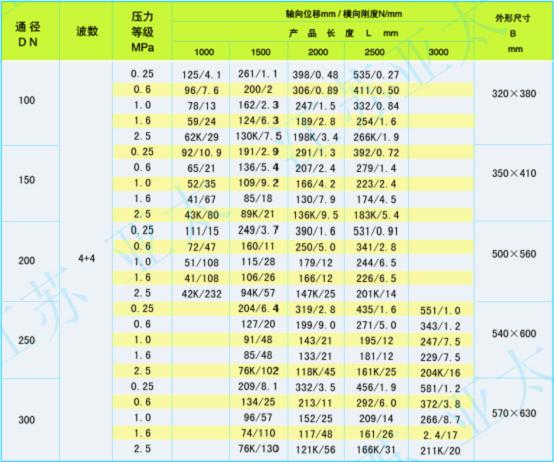

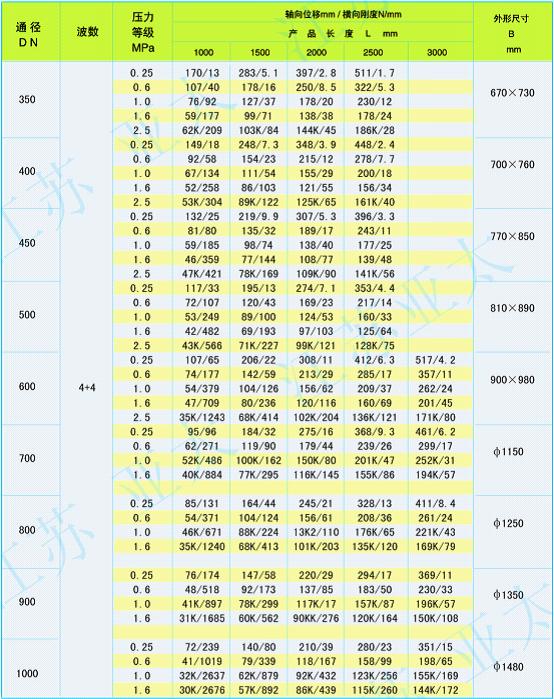

技术参数:

大拉杆横向型波纹膨胀节
 位移:横向
工作温度≤420℃,疲劳寿命1000次


2

3


工作原理: 压力推力由大拉杆承受

产品特点: 大拉杆横向型波纹膨胀节由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。
